在集成电路制造中，化学机械抛光（CMP）是实现晶圆表面平坦化的核心工艺，其效果直接关系到芯片质量与良率。抛光液主要由二氧化硅（SiO2）、氧化铈（CeO2）、氧化铝（Al2O3）等磨料颗粒组成，粒径通常在50至200纳米之间。

随着器件特征尺寸不断缩小，磨料正向纳米化、窄分布、高稳定性方向发展，粒径分布与界面电学特性已成为工艺控制的关键质量属性。

粒径分布：抛光性能的核心量化维度

粒径分布是抛光性能最核心的量化维度。磨料D50（体积中位粒径）是决定材料去除速率（MRR）的首要参数。

分布宽度同样关键：D90应小于2倍D50，一旦D90/D50超过2.5，往往意味着宽尾分布，削弱片内均匀性并抬高缺陷风险。异常大颗粒是晶圆划伤的主要来源，大颗粒计数（LPC）与缺陷密度存在明确相关性。

粒径分布的微小漂移往往先于大颗粒异常出现，是体系稳定性变化的重要信号，掌握精准粒径数据可从源头防范大颗粒生成。

Zeta电位：分散稳定性的前瞻性预警

Zeta电位反映颗粒在分散介质滑移面处的电位，是评价胶体体系稳定性的代表性参数。其绝对值越高，颗粒间静电斥力越强、越不易团聚；接近等电点时斥力减弱，体系易快速聚集。

行业资料指出，抛光液颗粒的表面电荷稳定性通常需维持±30毫伏以上，直接决定抛光速率、缺陷控制与均匀性。相较粒径变化的事后判断，Zeta电位能在粒径尚未明显变化前前瞻预警不稳定趋势，是衔接粒径与大颗粒的关键指标。

BeNano系列：粒径+Zeta双维度把关

针对抛光液厂“控粒径、管电荷”的双重需求，丹东百特自主研发的BeNano系列集成动态光散射、电泳光散射、静态光散射等6大光学技术，可同时实现纳米粒径、Zeta电位、分子量、微流变、颗粒浓度等12种检测功能。

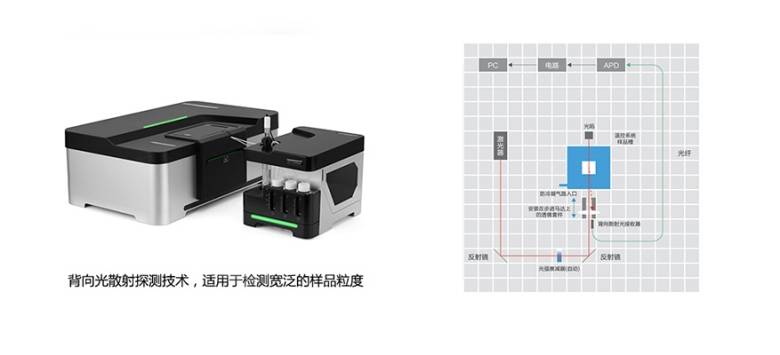

粒径维度，BeNano 180采用背向散射（173°）动态光散射，可检测0.3纳米至10微米的颗粒粒度及分布。

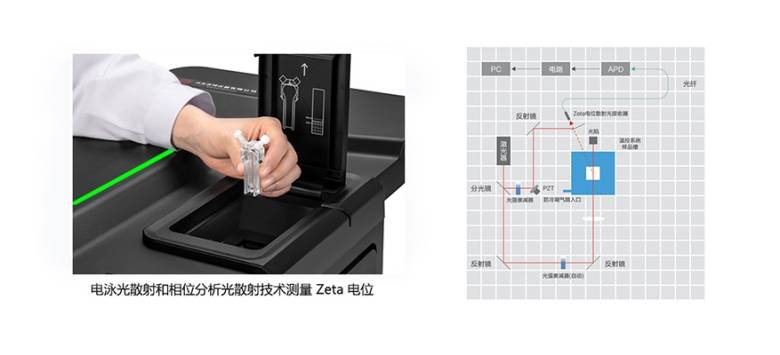

电荷维度，BeNano Zeta电位分析仪基于电泳光散射与相位分析光散射（PALS）测量Zeta电位，低迁移率或高盐环境下仍保持精度。

2025年8月，BeNano通过中国分析测试协会成果评价，综合性能达国际同类产品先进水平、部分技术属国际首创，已申请专利19件（授权11件）。

结语：为国产半导体供应链提供稳定支撑

粒径决定“抛得快、抛得匀”，Zeta电位决定“稳不稳、会不会团聚”，二者共同构成CMP抛光液质量控制的双重关口。

对推进磨料纳米化与国产替代的抛光液厂和半导体材料企业而言，从粒径到电荷的双维度把关，是保障批次一致性、降低晶圆缺陷、提升良率的可行路径。欢迎咨询丹东百特官方客服电话400-818-3588，了解BeNano系列如何为抛光液配方筛选、稳定性优化与批次放行提供支撑。
