陶瓷氧化铝因其性能优异，是生活和建设中不可或缺的材料。粒度分布对陶瓷氧化铝制品加工、坯体致密性、烧成温度等至关重要。激光粒度仪以测试快、结果准、操作简便等优势，在陶瓷氧化铝行业的粒度测试中得到了广泛应用。

本文采用丹东百特Bettersize2600激光粒度仪分析某型号陶瓷氧化铝的粒度和粒度分布，同时利用百特BT-1600静态图像粒度粒形分析系统查看样品分散状态，来研究样品在不同条件下的分散的状态。

超声波对陶瓷氧化铝粒度结果的影响

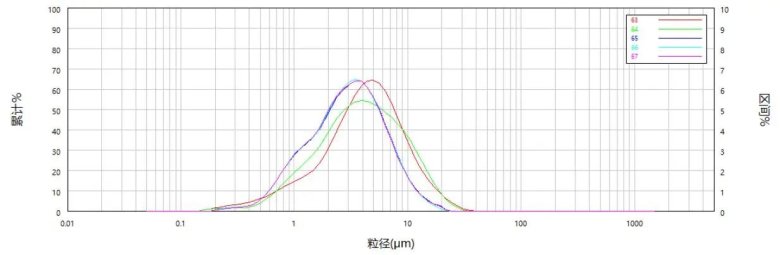

随着超声波分散的进行粒度逐渐变小，说明样品有团聚现象。当分散时间达到2分钟后粒度不变了，表明在2分钟后样品达到稳定分散状态。

分散剂对陶瓷氧化铝粒度结果的影响

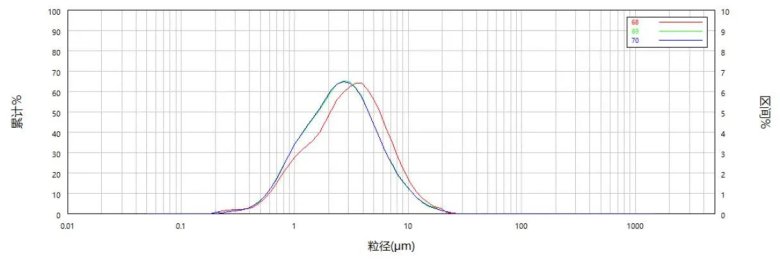

分散剂六偏磷酸钠对陶瓷样品的粒度分布有和影响？如下图所示。从中可以看出，分散剂有助于促进陶瓷团聚颗粒分散成单颗粒状态，D50从3.0μm稳定在2.5μm。

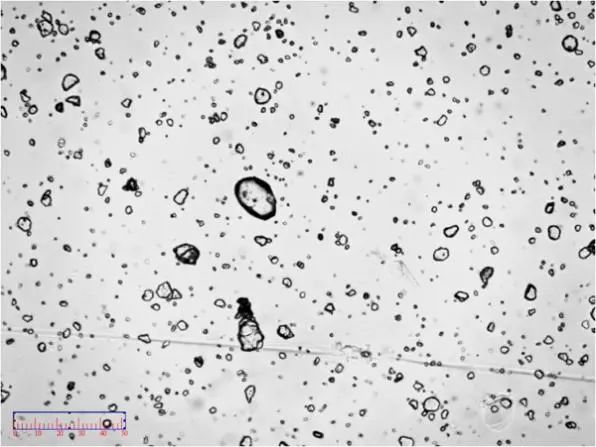

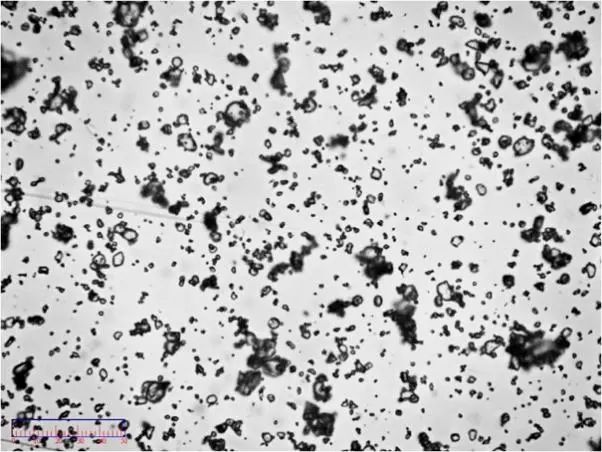

通过BT-1600静态显微图像粒度粒形分析系统也可看出，用分散剂样品的分散状态明显优于不用分散剂的样品，如图所示。

遮光率对氧化铝陶瓷粒度结果的影响

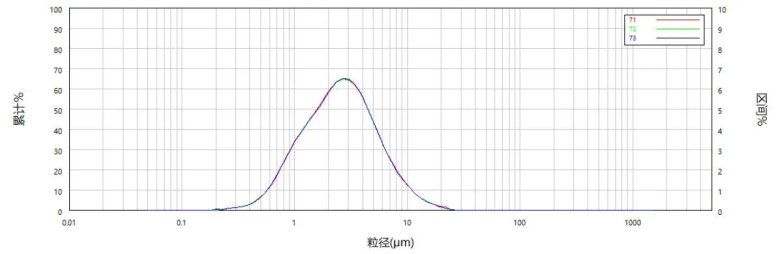

在遮光率为5-15％，35W超声波分散2min和0.2％六偏磷酸钠的分散条件下，粒度分布重复性如下图所示。可见，遮光率在5-15％的范围内，Bettersize2600具有良好的重复性。

总结

Bettersize2600激光粒度分布仪可获取稳定可靠的陶瓷氧化铝粒度分布，为陶瓷材料性能优化、生产流程控制和产品质量提供有力支撑。同时，BT-1600静态图像粒度粒形分析系统能观察颗粒形貌，判断样品分散状态，为激光粒度仪找到最佳分散条件，两者是珠联璧合，确保粒度分析准确无误。
