丹东百特仪器有限公司
400-810-00693338
中国粉体网 认证,请放心拨打!
400-810-0069
分机号:3338
粉体网认证,请放心拨打
访问手机展位
微信小程序展位
留言咨询
(我们会第一时间联系您)
关闭
留言类型:

*姓名:
*电话:
*单位:
Email:
*留言内容:
(请留下您的联系方式,以便工作人员及时与您联系!)
认证信息
钻石会员 第 17
名 称:丹东百特仪器有限公司
认 证:工商信息已核实
访问量:4551271
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
公众号
“行业领军企业”旨在表彰粉体行业成立8年以来。受用户关注最高,为行业发展起到导向作用。
技术文章
使用BeNano 90 Zeta检测氧化铝磨料粒径和Zeta电位信息

丹东百特仪器有限公司  2021-07-08  点击1907次

关键词:Zeta电位、粒径、氧化铝磨料

纳米氧化铝抛光液用途广泛,适用于光学镜头、单芯光纤连接器、微晶玻璃基板、晶体表面、宝石、玻璃制品、金属制品、半导体材料、塑料、磁带、打磨带等方面的精密抛光。抛光液的稳定性非常重要,如果抛光液中氧化铝颗粒产生团聚会严重的影响抛光效果,甚至产生大量划痕。而抛光液的稳定性与氧化铝颗粒的Zeta电位息息相关。

在这篇应用报告中,我们使用丹东百特仪器有限公司最新推出的BeNano 90 Zeta纳米粒度电位仪检测了分散在水性环境中的纳米氧化铝的粒径和Zeta电位信息。

原理和设备

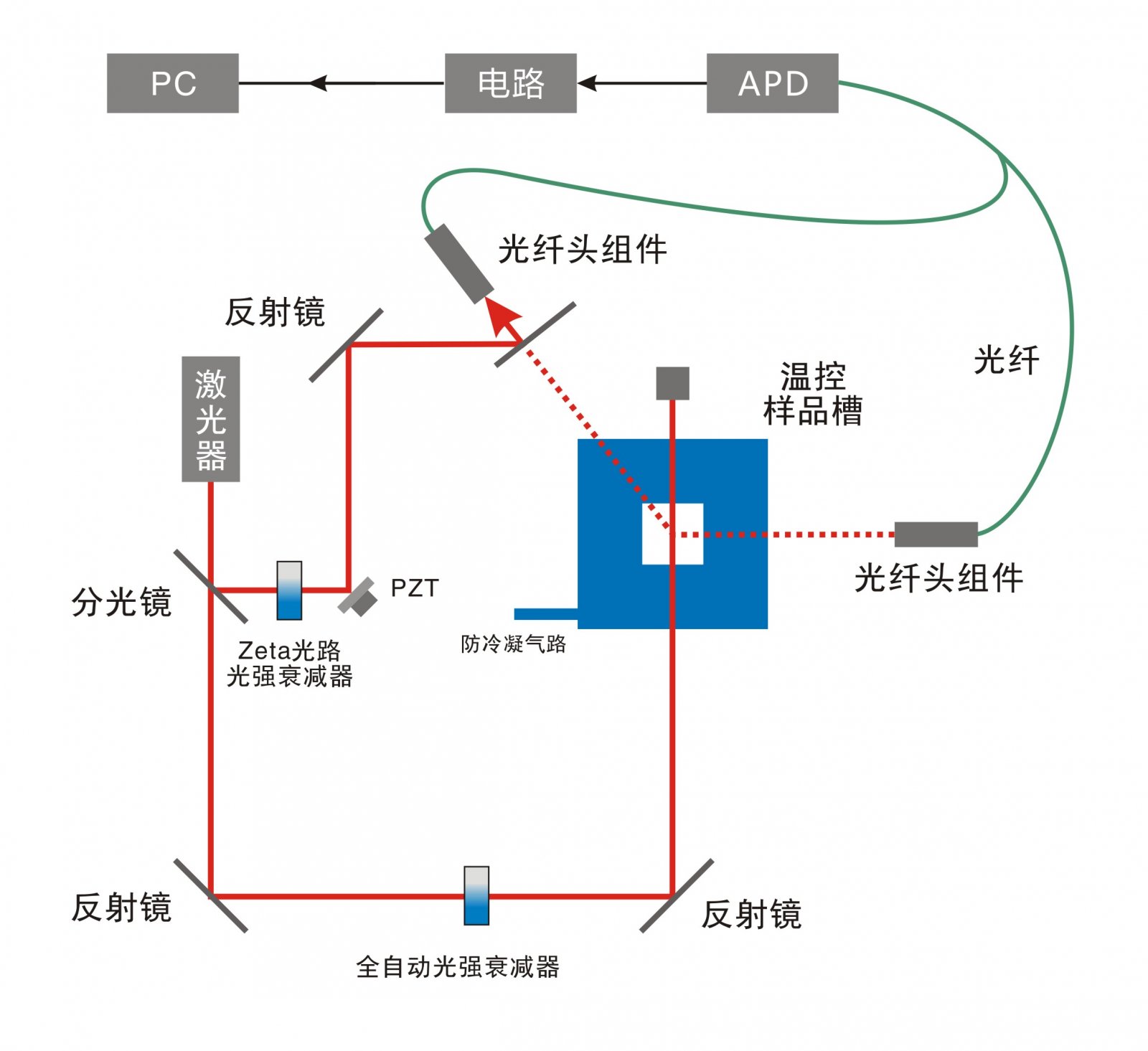

   采用丹东百特仪器有限公司的BeNano 90 Zeta纳米粒度电位仪进行测试。仪器使用波长671 nm,功率50 mW激光器作为光源。动态光散射光路收集90°散射光,通过相关计算得到原始相关曲线信号,进而推导出颗粒的布朗运动速度,由斯托克斯爱因斯坦方程得到颗粒的粒径和粒径分布信息。电泳光散射光路通过设置在12度角的检测器进行散射光信号采集,采用PALS相位分析光散射技术,得到电泳迁移率和样品的Zeta电位信息。

样品制备和测试条件

将纳米氧化铝原始高浓浆料稀释100倍分散在纯净水溶液环境中,搅拌均匀。

通过BeNano 90 Zeta内置的温度控制系统将温度控制为25℃±0.1℃,样品注入PS粒径池采用动态光散射进行粒径池进行粒径测试。样品注入毛细管电极,利用电泳光散射进行Zeta电位测试,子测试数量设置为10次。

每一个样品在放入样品池后进行至少三次测试,以检测结果的重复性和得到结果的标准偏差。

测试结果和讨论

粒径测试

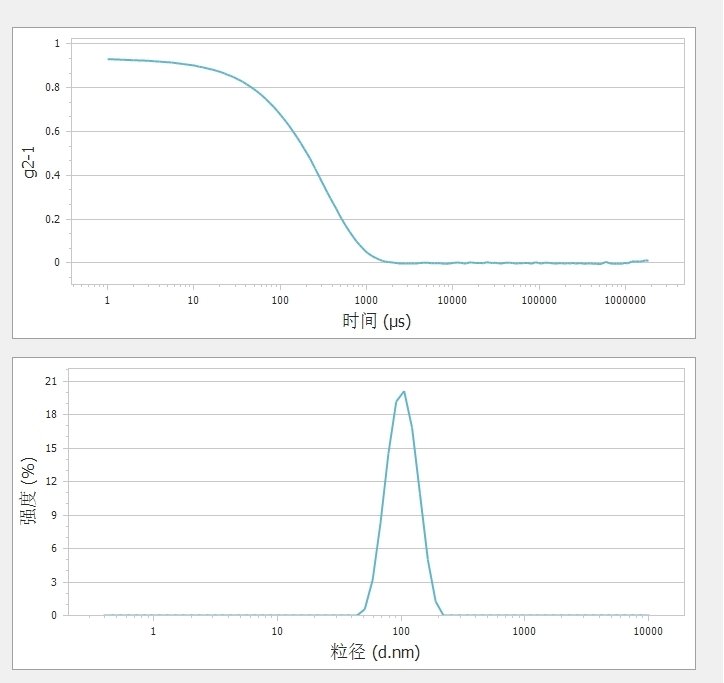

图1. 动态光散射检测纳米氧化铝的相关曲线(上)和粒径分布(下)

通过使用动态光散射技术,得到了纳米氧化铝的粒径和粒径分布。其Z-均直径为100.91 nm,其PD.I为0.034。可以看出光强分布为一个粒径峰,没有团聚物峰。PDI值小于0.05说明其颗粒物的粒径分布为单分散。

Zeta电位测试

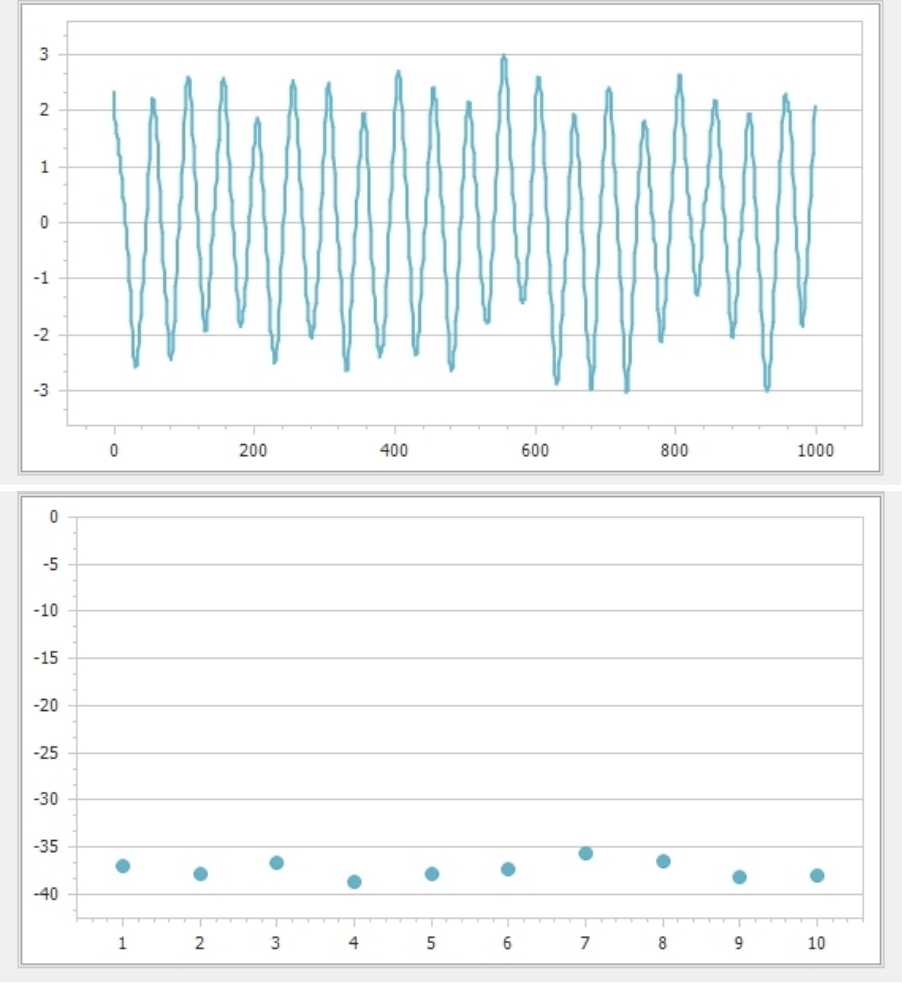

图2. 电泳光散射检测的原始相图(上)和多次测试的趋势曲线(下)

通过电泳光散射,得到了纳米氧化铝分散液的Zeta电位信息。图2中展示了其相图,相图斜率代表了散射光由于电泳运动造成的频率的偏移。可以通过图中曲线看出,相图斜率清晰,信噪比良好。

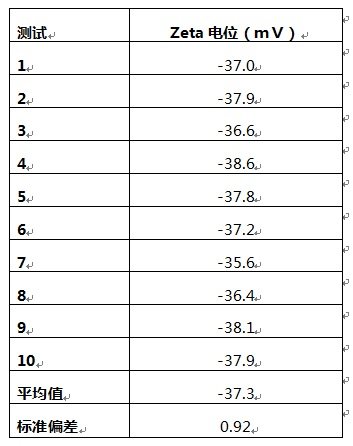

表1.Zeta电位结果

对于样品的10次重复性结果列于表1中,可以看到氧化铝颗粒在当前溶液环境中Zeta电位为负值,说明颗粒表面携带负电,其平均值为-37.3±0.92 mV,10次测试结果的重复性较好,说明了整体测试系统的稳定性。数值绝对值已经超过30mV,说明在当前条件下,悬浮液的稳定性很高。而其分布系数为0.034也从侧面证明了体系非常稳定,没有大的团聚物存在。


联系电话
关闭
虚拟号将在180秒后失效,请在有效期内拨打
为了保证隐私安全,平台已启用虚拟电话,请放心拨打.(暂不支持短信)
使用微信扫码拨号
是否已沟通完成
您还可以选择留下联系电话,等待商家与您联系
*需求描述:
*单位名称:
*联系人:
*联系电话:
Email:
(请留下您的联系方式,以便工作人员及时与您联系!)
